Изделие состоит из штатива, на который крепятся основные детали: револьверное устройства для крепления объективов, объективы, в которых закреплены увеличивающие линзы, тубус с изменеяемой глазной базой, окуляры, предметный столик, конденсор для фокусировки света на образце, источник света (галогеновый или светодиодный) и коллектор с системой настройки света по Келеру.
В микроскопе используется UCIS (Universal infinity independent plan optical system) оптическая система.

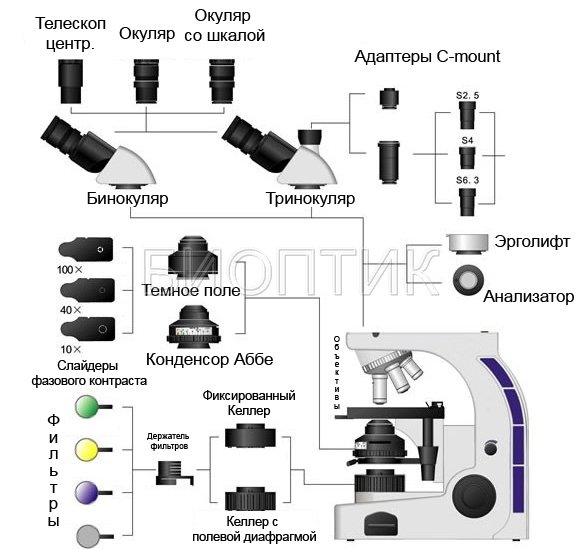

Модульная конструкция обеспечивает гибкость комплектаций. Штатив вибро и сдвигоустойчив.
Доступны для заказа различные типы люминесцентных осветителей, как с ртутной лампой так и со светодиодами в качестве источника возбуждающего света. Флюоресцентные фильтры (кубы) различных длин волн и различных производителей (CHROMA, OMEGA, SEMROCK).
Технические характеристики:
|
Спецификация
|
A
|
B
|
|---|
| Визуальная насадка |

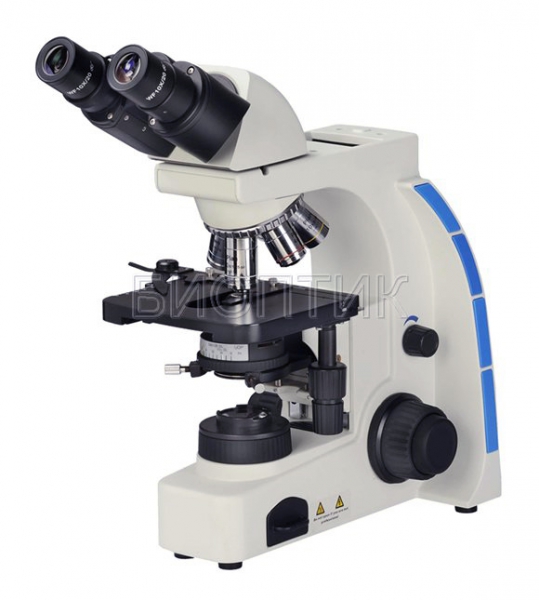

Бинокулярная, угол наклона 30°, вращаемая на 360°, межзрачковое расстояние 52-75mm, ±5 коррекция диоптрий. |

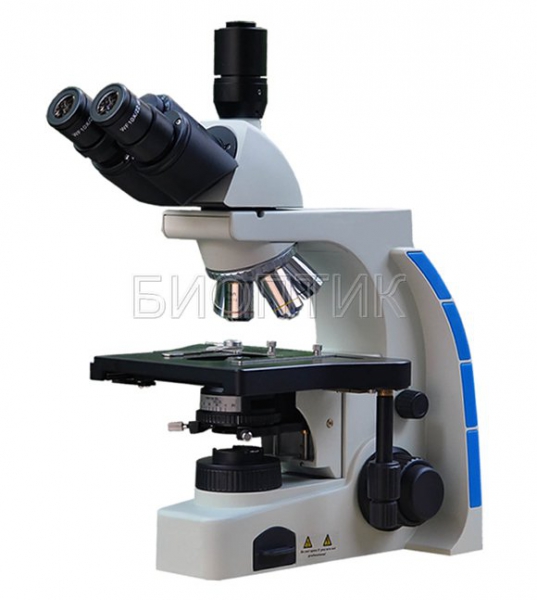

Тринокулярная, угол наклона 30°, вращаемая на 360°, межзрачковое расстояние 52-75mm, ±5 коррекция диоптрий. |
| Окуляры |
WF10x/20мм, план, вынос зрачка 21мм |
| Объективы |
Infinity plan 4x/0.10, 10x/0.25, 40x/0.65,100x/1.25
|
| Система фокусировки |
Расположенные у поверхности стола коаксиальные винты настройки фокуса. Регулировка положения винтов по высоте позволяет добиться максимально удобного положения для работы. Ход макровинта 14мм/оборот, микровинта 0.1мм/оборот, точность фокусировки 1μm on left-side.
|
| Револьверная головка |
Четырехгнездная, реверсного типа.
|
| Столик |
Размер 156x138мм, диапазон перемещения 76x54мм.
|
| Конденсор |
Abbe N.A.1.25 с ирисовой диафрагмой, сокетом для фазового контраста и темпного поля, центрируемый, с цветной маркировкой рекомендованных положений диафрагмы для каждого объектива.
|
| Фильтр |
Голубой Φ 38 |
| Источник света |
6В 20ВТ галогеновая лампа, регулировка яркости, система настройки по Келеру. |
| Адаптер камеры |
|
1x, C-Mount
|
| Блок питания |
100-240В |
|
Опции
|
|---|
| Тубус |
Бинокулярная, угол наклона 30°, вращаемая на 360°, межзрачковое расстояние 48-75mm, ±5 коррекция диоптрий. |
| Тринокулярная, угол наклона 30°, вращаемая на 360°, межзрачковое расстояние 48-75mm, ±5 коррекция диоптрий. |
| Тринокулярная, угол наклона 30°, вращаемая на 360°, межзрачковое расстояние 48-75mm, ±5 коррекция диоптрий. Деление световых потоков 100:0 0:100 |
| Окуляры |
WF10x/22mm
|
|
WF16x/13mm
|
|
WF10x/20mm
|
|
WF10x/22mm
|
|
WF10x/20mm с перекрестием
|
|
Infinity Plan Achromatic объективы
|
2x |
|
20x/0.45 ∞/0.17,WD1.24
|
|
60x/0.80 ∞/0.17,WD0.40
|
| Столик |
Размер 185x177mm, диапазон перемещения 75x50mm, без зубчатой рейки.
|
| Револьверная головка |
Пятигнездная
|
| Конденсор |
С откидывающейся линзой для работы с малыми увеличениями |
| Осветитель |
3W LED e
|
|
LED 3W с аккумулятром
|
|
6V/30W галоген
|
| Фиксированный Келер |
| 6V20W |
| 6V30W |
| 6V30W |
|
3W LED
|
| Фильтры Φ38mm |
Зеленый
|
|
Желтый
|
|
Матовый
|
| Поляризация |
Анализатор
|
|
Поляризатор
|
| Темное поле |
Конденсор темного поля (Сухой)
|
|
Конденсор темного поля (Иммерсионный)
|
|
Темнопольная вставка
|
| Фазовый контраст |
Центрировочный окуляр |
| Турельный конденсор фазового контраста N.A. 1.25 |
| Турельный конденсор фазового контраста с темнопольным гнездом |
|
Объективы для фазового контраста
|
10x |
| 20x |
| 40x |
| 60x |
| 100x |
| Infinity объективы для позитивного фазового контраста |
10x |
| 20x |
| 40x |
| 60x |
| 100x |
| Infinity объективы для негативного фазового контраста |
10x |
| 20x |
| 40x |
| 60x |
| 100x |
| Флуоресценция |
Домик ртутной лампы |
| Блок питания ртутной лампы |
| Фильтры Chroma |
UV |
| V |
| B |
| G |
| Фильтры Omega |
UV |
| V |
| B |
| G |
| Эпи-флуоресцентная насадка |
| Защитный УФ экран |
| 100W DC ртутная лампа (Китай) |
| 100W DC ртутная лампа (Osram) |
| Адаптеры камеры |
1.0x C-Mount |
| 0.5x C-Mount |
| 0.25x C-Mount |
| Окулярный адаптер |
| Адаптер для цифровых камер NIKON, CANON, SONY |
|
|
