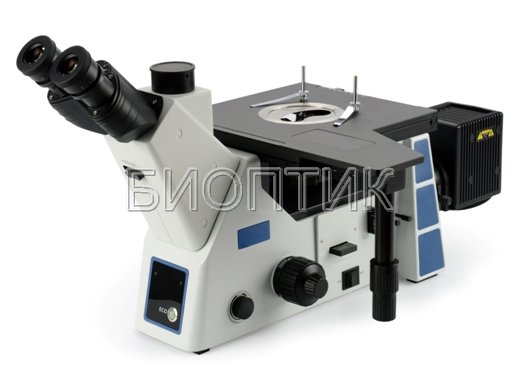

Микроскоп Биоптик CMI-400
Металлографический инвертированный микроскоп БиОптик СМI-400 предназначен для исследования микроструктуры металлов в отраженном свете в светлом поле, темном поле, поляризации, ДИК контрасте. Применяется при анализе микроструктур непрозрачных объектов, металлических деталей, фотошаблонов, определение величины и расположения зерен металла, контроле состояния структуры поверхностного слоя исследуемого объекта, выявление микродефектов, выявление дефектов кристаллического строения.
цена по запросу
|
|
|
|
|
Особенности:
- Универсальный модульный микроскоп с широкими возможности для модернизации.
- В стандартную комплектацию уже входят длиннофокусные объективы, фото-видео выход, набор светофильтров, система простой поляризации.
- Дополнительно микроскоп может оснащаться системами темнопольного контраста и ДИК-контраста.
- Микроскоп оснащается подвижным столиком с вставками различного диаметра, прижимной клипсой и вращающимся диском (для поляризации).
- Микроскоп может поставляться в составе аппаратно-программного комплекса анализа изображений, который является утвержденным типом средств измерений и поставляется со свидетельством о поверке.
- Кодированный пятигнездный револьвер для объективов. Менеджер света с памятью настроек и режимом автоотключения при простое.
Технические параметры и варианты комплектации микроскопа:
|
Параметр
|
Спецификация
|
CMI-400
DF
|
CMI-400
DFDIC
|
|
Тип микроскопа
|
Инвертированный
|
● |
●
|
|
Оптическая система
|
Скорректированная на бесконечность
|
● |
●
|
|
Визуальная насадка
|
Эргономичная тринокулярная насадка, межзрачковое расстояние 50~75 мм,
угол наклона 45°
|
● |
|
|
Окуляры
|
WF10X/22 мм
|
●●
|
●●
|
|
WF10X/22 мм с перекрестием,
со шкалой 0.01 мм
|
○
|
○
|
|
Револьвер объективов
|
5-ти позиционный револьвер
|
● |
● |
|
Длиннофокусные объективы
|
Plan BD5X/0.15 WD=11.00 мм
|
●
|
●
|
|
Plan BD10X/0.30 WD=9.50 мм
|
● |
●
|
|
Plan BD20X/0.45 WD=3.40 мм
|
● |
●
|
|
Plan BD50X/0.55 WD=7.50 мм
|
● |
● |
|
Plan BD50X/0.80 WD=1.00 мм
|
○
|
○
|
|
Plan BD100X/0.90 WD=1.00 мм
|
○
|
○
|
|
Plan BD100X/0.80 WD=2.10 мм
|
○
|
○
|
|
Столик
|
прямоугольный столик с коаксиальным перемещением 240х250 мм; двухкоординатный, диапазон перемещений 50х50 мм
|
● |
● |
|
Осветитель
|
12В 100 Вт галогенная лампа
|
●
|
●
|
|
Фильтры
|
Синий (Φ26)
|
● |
● |
|
Зеленый (Φ26)
|
○ |
○ |
|
Желтый (Φ26)
|
○ |
○ |
|
Флуоресцентный модуль
|
Светофильтры CHROMA или OMEGA |
○ |
○ |
|
DIC модуль
|
DIC модуль
|
|
● |
|
Поляризация
|
Поляризатор и анализатор
|
● |
● |
|
Адаптер C-Mount
|
1X
|
●
|
●
|
|
0.5X
|
●
|
●
|
|
Цифровая камера
|
см. раздел камеры к микроскопам
|
○
|
○
|
|
Программное обеспечение
(внесено в реестр средств измерения, работает по ГОСТ)
|
Программа для количественного анализа изображений
|
ГОСТ 1778
|
анализ неметаллических включений
|
|
ГОСТ 3443 (ASTM A536)
|
анализ графитовых включений
|
|
ГОСТ 5639, 21073-75 (ASTM E112, DIN 50601)
|
анализ зеренной структуры
|
|
ГОСТ 11878
|
определение количества альфа-фазы
|
|
ГОСТ 8233
|
анализ микроструктуры сталей
|
|
ГОСТ 1763
|
анализ глубины обезуглероженного слоя
|
|
ГОСТ 801
|
анализ подшипниковой стали
|
|
ГОСТ 9391
|
анализ пористости
|
Программа для качественного анализа изображений структур методом сравнения с эталонными шкалами
|
ГОСТ 1778-70
|
Сталь. Металлографические методы определения неметаллических включений.
|
|
ГОСТ 3443-87
|
Отливки из чугуна с различной формой графита. Методы определения структуры.
|
|
ГОСТ 5639-82
|
Стали и сплавы. Методы выявления и определения величины зерна.
|
|
ГОСТ 9391-80
|
Сплавы твёрдые спечённые. Методы определения пористости и микроструктуры.
|
|
ГОСТ 21073-75
|
Металлы цветные. Определение величины зерна методом сравнения со шкалой микроструктур.
|
|
ASTM E 112-96
|
Металлы. Методы определения среднего размера зерна.
|
|
○
|
○
|
|
|
